PFY系列硬巖反擊式破碎機主要是針對抗壓強度大于300MPa，莫氏硬度大于6級的石料而設計的系列機種，根據破碎機在工作中用到力學特征，進行分析，在同類破碎機之中制造比較精確，設計比較合理，轉子轉動慣量大、錘頭及耐磨襯板使用壽命長、產量高、成品物料呈多棱體形狀。全部型號都配置有液壓開啟、反擊架退讓裝置，大型號配置有錘頭起吊裝置。
　　PFY硬巖反擊式破碎機，該機由機架、反擊裝置和轉子三個部分組成。機架是整機的基礎所有零部件都裝在機架上，它分上、下兩部分，用鋼板和型鋼焊接制成。在轉子兩端的機架內壁上裝有錳鋼襯板，機架頂蓋和左側壁以及兩端壁構成可以翻轉的半開式上蓋，它是借助絲桿或液壓頂打開和關閉的，便于更換易損件等工作。

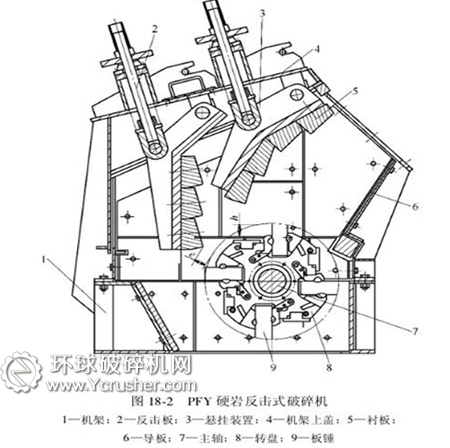

　　主要部件結構如圖示：

　　機架右側壁上部有進料導板，在下部（底部）機架裝有主軸承。
　　反擊裝置，它由反擊板和懸掛裝置所組成。反擊板內壁裝有高耐磨材料制成的鋸齒形襯板。反擊板一端鉸接在機架上蓋上而中間部位借助拉桿彈簧懸掛裝置吊在機架上蓋。利用懸掛裝置調節排料口大小，當有不能破碎物料時，又能起到保護作用。
　　轉子是由主軸7、轉盤8、板錘9與板錘緊固裝組成。主軸裝在機架兩端壁外側的滾動軸承里。轉盤為焊接結構件，它與主軸不是用鍵連接而是靠鎖緊與主軸牢固連接的。
　　破碎機破碎物料的空間是由進料導板、兩級反擊板和從進料導板卸載點起到第二級反擊板排料口的圓弧所組成的空間，叫做破碎腔。
　　PFY硬巖反擊式破碎機是一種高效的破碎設備，礦石經過入料口后并沿篩板向下滑動，在下滑的過程當中，被被高速旋轉的轉子，用垂頭所擊碎，并以很高的速度沿切線方向飛向第一塊反擊板，使礦石繼續受到破碎，反擊板又會將巖石甩出去與其他的巖石相互撞擊，這就是我們所說的第一破碎腔中反復沖擊擊碎。然后巖石會經過經過反擊板和轉子之間的空隙而排至第二破碎腔中，繼續受到反復打擊，最終變成小顆粒后由破碎機底部排礦口排出。
