板式給料機在200t/h砂石骨料生產線的應用
一：原始參數
1）物料：石灰石
2）最大進料顆粒：小于750mm
3）出料粒度：0-5mm，5-10mm，10-20mm，20-40mm
4）處理能力：200t/h
5）砂粒生產為干法生產
6）系統中皮帶機長度根據現場布置形式調整
7）安裝形式：固定式
二：主要生產設備如下：
1）GBZ1200*5000重型板式喂料機，
2）PE900×1200顎式破碎機
3）PF1320反擊式破碎機
4）4YK-2460圓振動篩
5）B1000皮帶輸送機，B800皮帶輸送機，B650皮帶輸送機
三：生產工藝流程如下：
大料倉物料→GBZ1200×5000重型板式喂料機→PE900×1200顎式破碎機→B1000皮帶輸送機→PF1320反擊式破碎機→B1000皮帶輸送機→4YK-2460圓振動篩
注：經過4YK-2460圓振動篩篩分后，大于40mm的石料用B800的皮帶輸送機返回到PF1315反擊式破碎機，0-5mm，5-10mm，10-20mm，20-40mm的四種規格骨料通過B650皮帶輸送機輸送到成品堆場。

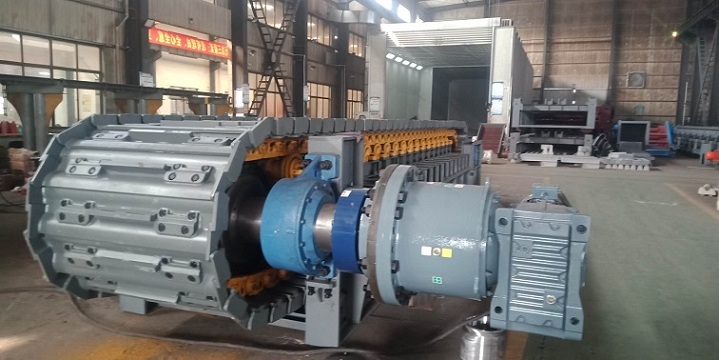

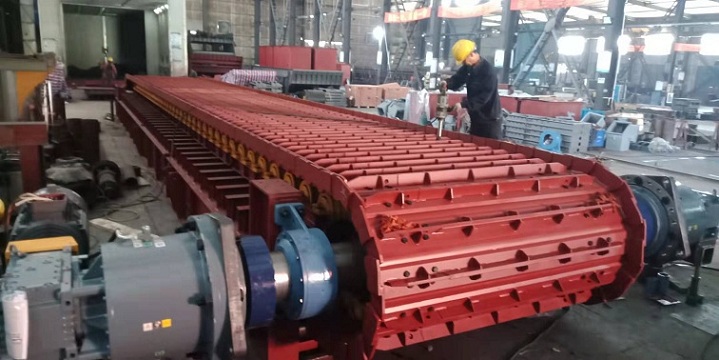

四：GBZ1200×6000重型板式喂料機技術參數如下：
內容 單 位 參 數 備注
規格 GBZ1200×6000
槽板寬度 mm 1200 底板材質16Mn厚度16mm
中心距 mm 6000
最大物料粒度 mm ≤600
輸送物料 石灰石
物料容重 t/m3 1.6
輸送量 t/h 220
輸送傾角 ° 0
輸送速度 m/s 0.1
坦克履帶鏈節距 mm 203
電動機 YVF2-160L-4-15 變頻調速
功率 kW 15
減速機 P2KA13-500 扭力臂空心軸套裝
速比 i 500
安裝方式 左裝/右裝
設備重量 t 21
四：GBZ1200×6000mm重型板式喂料機供貨范圍
序號 設備及部件名稱 數量或規格
1 重型板式給料機 GBZ1200×6000mm
1.1 傳動裝置 1套
減速器 P2KA13-500（1臺）（含鎖緊盤、扭力臂、逆止器）
電動機(變頻調速)YVF2-160L-4-15（1臺）
1.2 機架 1套
滾輪裝置 1套（上托鏈輪、下托輪）
導料板、罩殼 1套
1.3 頭輪裝置 1套
1.4 尾輪裝置 1套
1.5 鏈條 1套
1.6 槽板 1套
1.7 安裝地腳螺栓 1套
2 隨機配件 1套（上托鏈輪2只+槽板1塊）
3 隨機技術資料 1套
