TD160斗式提升機廠家提供TD160斗式提升機價格，T斗式提升機,TD160斗提機，TD160提升機型號齊全，歡迎訂購
TD斗式提升機產品概述
TD斗式提升機適用于垂直輸送粉狀、粒狀、及小塊狀的磨吸性較小的散狀物料，如糧食、煤、水泥、碎礦石等，提升高度較高40m。TD型斗式提升機嚴格按照JB3926-85《垂直斗式提升機》標準設計制造，目前國內常用的斗式提升機均為垂直式。 TD系列斗式提升機特點為：結構簡單，運行平穩，挖取式裝料，離心重力式卸料，物料溫度不超過60℃；TD系列斗式提升機與傳統D型斗式提升機相比輸送效率高、料斗形式多，應優先選用。TD型斗式提升機備有四種料斗，即：Q型(淺斗)、H型(弧底斗)、ZD型(中深斗)、SD型(深斗)。TD系列斗式提升機均采用皮帶+料斗提升輸送物料，目前已涉及到糧食、煤炭、粉煤灰、水泥、碎礦石、石英砂、炭素等行業領域中，并得到很好的應用。
TD系列斗式提升機產品基本結構:

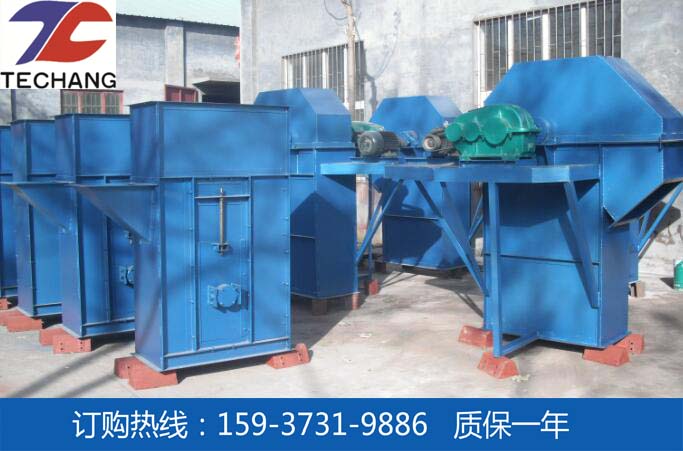

TD型斗式提升機（皮帶式斗式提升機）由運行部分(料斗與牽引膠帶),帶有傳動滾筒的上部區段,帶有拉緊滾筒的下部區段,中間機殼,驅動裝置,逆止制動裝置等組成,適用于向上輸送松散密度ρ＜1.5t/m3粉狀、粒狀和小塊狀的無磨琢性和半磨琢性散狀物料,如煤、砂、焦末、水泥、碎礦石等。 TD提升機結構形式為：TD型斗式提升機的傳動裝置有兩種形式分別配有YZ型減速器ZQ(或YY)型減速器。YZ型軸減速器直接裝在主軸軸頭上,省去了傳動平臺、聯軸器等,使結構緊湊、重量輕,而且其內部帶有異型輥逆止器，逆止可靠。該減速器噪音低，運轉平穩，并隨主軸浮動，可消除安裝應力。
TD斗式提升機特點
1.驅動功率小,大容量的料斗密集型布置.在物料提升時幾乎無回料和挖料現象,因此無效功率少。
2.提升范圍廣,TD型斗式提升機對物料的種類、特性要求少,不但能提升一般粉狀、小顆粒狀物料,而且可提升磨琢性較大的物料.密封性好,環境污染少。
3.運行可靠性好,先進的設計原理和加工方法,保證了整機運行的可靠性,無故障時間超過2萬小時。提升高度高.提升機運行平穩,因此可達到較高的提升高度。
4.使用壽命長,膠帶斗式提升機的喂料采取流入式,無需用斗挖料,材料之間很少發生擠壓和碰撞現象。TD型斗式提升機在設計時保證物料在喂料、卸料時少有撒落,減少了機械磨損。
TD斗式提升機技術參數表
|
提升機型號
|
TD160斗式提升機
|
TD250斗式提升機
|
TD315斗式提升機
|
TD400斗式提升機
|
|
料斗形式
|
Q
|
H
|
Zd
|
Sd
|
Q
|
H
|
Zd
|
Sd
|
Q
|
H
|
Zd
|
Sd
|
Q
|
H
|
Zd
|
Sd
|
|
輸送量(m3/h)
|
5.4
|
9.6
|
9.6
|
16
|
12
|
22
|
23
|
35
|
17
|
30
|
25
|
40
|
24
|
46
|
41
|
66
|
|
斗寬(mm)
|
160
|
250
|
315
|
400
|
|
斗容(L)
|
0.5
|
0.9
|
4.2
|
1.9
|
1.3
|
2.2
|
3.0
|
4.6
|
2
|
3.6
|
3.8
|
5.8
|
3.1
|
5.6
|
5.9
|
9.4
|
|
斗距(mm)
|
280
|
350
|
360
|
450
|
400
|
500
|
480
|
560
|
|
帶寬(mm)
|
200
|
300
|
400
|
500
|
|
斗速(m/s)
|
1.4
|
1.6
|
1.6
|
1.8
|
|
物料量大塊(mm)
|
25
|
35
|
45
|
55
|
|
型號
|
TD500斗式提升機
|
TD630斗式提升機
|
D160
|
D250
|
D350
|
D450
|
|
料斗形式
|
Q
|
H
|
Zd
|
Sd
|
H
|
Zd
|
Sd
|
Q
|
S
|
Q
|
S
|
Q
|
S
|
Q
|
S
|
|
輸送量(m3/h)
|
38
|
70
|
58
|
92
|
85
|
89
|
142
|
4.7
|
8
|
18
|
22
|
25
|
42
|
50
|
72
|
|
斗寬(mm)
|
500
|
630
|
160
|
250
|
350
|
450
|
|
斗容(L)
|
4.8
|
9
|
9.3
|
15
|
14
|
14.6
|
23.5
|
0.65
|
1.1
|
2.6
|
3.2
|
7
|
7.8
|
14.5
|
15
|
|
斗距(mm)
|
500
|
625
|
710
|
300
|
400
|
500
|
640
|
|
帶寬(mm)
|
600
|
700
|
200
|
300
|
400
|
500
|
|
斗速(m/s)
|
1.8
|
2
|
1
|
1.25
|
1.25
|
1.25
|
|
物料量大塊(mm)
|
60
|
70
|
25
|
35
|
45
|
55
|
說明：1.表中斗容為計算斗容，輸送量按填充系數0.6計算得出。
2.斗提機料斗用途為:
淺料斗：輸送潮濕、易結塊、難拋出的物料。如濕沙、濕煤等。
深料斗：輸送干燥的、松散的、易拋出的物料。如水泥、煤塊、碎石、石英砂等。
斗式提升機分類:
斗式提升機作為一種常用的提升設備，目前國內常用的斗式提升機均為垂直式，斗式提升機在得到廣泛的應用的同時，根據不同行業的要求不同也有著非常清楚的分類，其按照傳動結構可以分為：
（1）TD皮帶式斗式提升機
TD膠帶斗式提升機是適用于垂直輸送粉狀、粒狀、及小塊狀的磨吸性較小的散狀物料，如糧食、煤、水泥、碎礦石等，提升高度較高40m。其規格有TD100(不常用)、TD160、TD250、TD315、TD400、TD500、TD630、TD800、TD1000等型號,其中TD160、TD250、TD315等型號為普遍采用型號。本系列提升機代號為TD,即帶式斗式提升機；產品規格以斗寬表示。TD帶式斗式提升機特點為：結構簡單，運行平穩，挖取式裝料，離心重力式卸料，物料溫度不超過60℃；TD型斗式提升機備有四種料斗，即：Q型(淺斗)、H型(弧底斗)、ZD型(中深斗)、SD型(深斗)。
（2）TH環鏈斗式提升機
TH環鏈式斗式提升機是一種常用的提升設備，TH斗式提升機采用鍛造環鏈作為傳動部分，具有很強的機械強度，主要用于提升機粉體和小顆粒及小塊狀物料，區別于TD斗式提升機，其提升量更大、運轉效率更高。其常用于較大比重的物料的提升。
（3）NE板鏈斗式提升機
NE板鏈斗式提升機是一種新型的斗式提升機，其采用板鏈傳動，區別于老型號TB板鏈斗式提升機，其命名方式采用提升量而命名而非斗寬。如NE150指的是提升量為150噸一小時而不是斗寬150。NE斗式提升機有著很高的提升機效率，根據提升速度不同還分有NSE型號及高速板鏈斗式提升機。
（4）HL環鏈離心斗式提升機
HL環鏈離心斗式提升機適用于垂直輸送磨琢性較大的粉狀、粒狀、及小塊狀物料，如糧食、煤、水泥、碎礦石等,輸送高度較高40m，其特點為，結構簡單，運行平穩，掏取式裝料，混合式或重力卸料，輪緣采用組合鏈輪，更換方便，鏈輪輪緣經特殊處理壽命長，下部如采用重力自動張緊裝置，能保持恒定的張力，避免打滑或脫鏈，同時在料斗遇阻時，有一定的容讓性能夠有效地保護運動部件，物料溫度不超過250℃。
（5）TB板鏈斗式提升機
TB垂直斗式提升機是一種較老型號的斗式提升機，其傳動部分采用板鏈傳動，現已經被相應NE斗式提升機產品替代。TB板鏈斗式提升機（以下簡稱斗提機）系采用板式套筒滾子鏈為牽引構件，料斗固定在鏈板上并連續布置，用流入式裝載，低速重載卸料的斗提機。本機適用于輸送中等及大塊狀的、易碎的和磨琢性的堆積密度小于2t/m3的物料，物料溫度不超過2500C，如塊煤、礦石、卵石、焦碳等。
（6）TG鋼絲繩芯膠帶斗式提升機
TG鋼絲繩芯膠帶斗式提升機是一種加強型膠帶斗式提升機，其區別于TD斗式提升機，TG斗式提升機采用鋼絲膠帶作為傳動帶，其具有更強的傳動能力。該系列斗式提升機多被應用于糧食輸送上，又被長稱呼為糧食推薦斗式提升機。
（7）其它型號斗式提升機
常見的斗式提升機型號還有GTD斗式提升機、GTH斗式提升機、THE不銹鋼斗式提升機等，其均為上型號的不同叫法和演變形式。
