雷蒙磨粉機的整機結構是由主機、分析機、管道裝置、鼓風機，以及根據用戶需要可以配備的顎式破碎機、斗式提升機、電磁給料機、電控電機等組成。物料粉碎到所需粒度后，由提升機將物料送至儲料斗，再經振動給料機將料均勻連續的送入雷蒙磨粉機主機磨室內，由于旋轉時離心力作用，磨輥向外擺動，緊壓于磨環，鏟刀鏟起物料送到磨輥與磨環之間，因磨輥的滾動而達到粉碎目的。物料研磨后的細粉隨鼓風機的循環風被帶入分析機進行分選，細度過粗的物料落回重磨，合格細粉則隨氣流進入成品旋風集粉器，經出粉管排出，即為成品。
在磨室內因被磨物料中有一定的水分，研磨時生熱，水氣蒸發，以及整機各管道接口不嚴密，外界氣體被吸入，使循環氣壓增高，保證磨機在負壓狀態下工作,所增加的氣流量通過余風管排入除塵器，被凈化后排入大氣。
雷蒙機適用范圍

雷蒙磨主要用于重晶石、方解石、鉀長石、石灰石、滑石、白石、石膏等。莫氏硬度不大于9.3級，濕度在6％以下的非易燃易爆的礦產品，化工、建材產品等數百種物料的高細制粉加工，產品粒度在40-400目范圍內任意調節。雷蒙磨粉機主要由主機、分析機、鼓風機、成品旋風分離器、管道裝置、電機等組成、其中主機由機架、進風蝸殼、鏟刀、磨輥、磨環、罩殼及電機組成，輔助設備有顎式破碎機、斗式提升機、電磁振動給料機、電控柜等，用戶可以根據現場情況靈活選擇。
雷蒙機性能特征：
1.整機為立式結構，占地面積小，系統性強，從原材料的粗加工到輸送到制粉及較后的包裝，可自成一個獨立的生產系統。
2.與其他老式磨粉設備相比，通篩率可高達99%。
3.主機傳動裝置采用密閉齒輪箱和帶輪，傳動平穩，運轉可靠。
4.重要部件均采用優質鑄件及型材制造，工藝精細，保證了整套設備的耐用性。
5.電氣系統采用集中控制，選型先進合理自動化程度高。 皮帶輪在雷蒙磨整個運行環節中起到了很重要的傳導作用，那么它的大小對雷蒙磨整個運轉有什么樣的影響呢？如果基本的大小參數下需要調整它的大小的話如何來調整就是一個很關鍵的問題了。特別是風機的電機和軸承盒上的兩個皮帶輪的配合，因為它們之間的轉速快慢直接關系到雷蒙磨粉機整套系統的產量，當然主機的電機輪也是關系到產量的，如果主機的輪也做調整的話，轉速越快產量也會相應的增加，但是這個不能調整的過快的，如果太快可能造成主機的損傷的。所以一定要調整到一個適當的度才可以。
皮帶輪在雷蒙磨整個運行環節中起到了很重要的傳導作用，那么它的大小對雷蒙磨整個運轉有什么樣的影響呢？如果基本的大小參數下需要調整它的大小的話如何來調整就是一個很關鍵的問題了。特別是風機的電機和軸承盒上的兩個皮帶輪的配合，因為它們之間的轉速快慢直接關系到雷蒙磨粉機整套系統的產量，當然主機的電機輪也是關系到產量的，如果主機的輪也做調整的話，轉速越快產量也會相應的增加，但是這個不能調整的過快的，如果太快可能造成主機的損傷的。所以一定要調整到一個適當的度才可以。

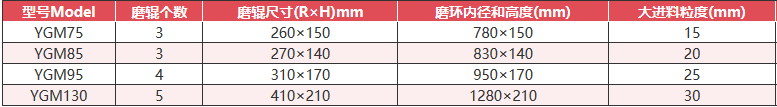

設備參數：
