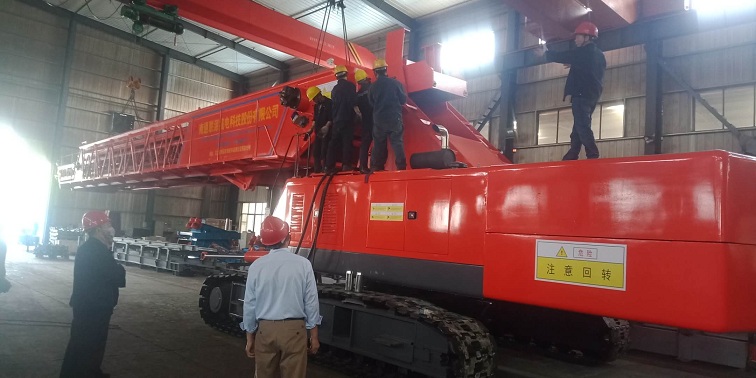

履帶式布料機臂架間支承裝置結構

由于中間臂架和前臂架要進行伸縮運動，所以，布料臂架的設計需要使用支承滾輪或支承滑道。在實際設計時，不采用滾輪支承的方案，采用支承滑道的設計會更有優勢。因?yàn)檩斔蜋C(jī)和臂架自重會使得支承載荷比較大，而且相對運動速度比較低(2～4 m／min)，此處如果采用滾動軸承的方案設計會使布料系統整體體積和重量大大的增加。所以使用支承滾輪既不能有效地減輕臂架重量，而且在整體結構布置上也不容易達到。

由于履帶式布料機在伸縮過程中，前臂和中間臂是運動的，在運動過程中各個臂架間存在相互作用力，所以要在基礎臂架和中間臂架的水平橫撐上安裝支撐滑道，在伸縮過程中分別用來支撐前臂和中間臂。在基礎臂架的頭部下弦桿頂端安裝V型下滑道，由于臂架比較長，伸縮行程比較大，每間隔兩個腹桿就安裝一個支撐滑道，以保證臂架在伸縮過程中的穩定和工作的可靠。為了保證中間臂架和前臂架在縮回過程中不會由于受到皮帶和鋼絲繩向后的拉力而使得內層的臂架頭部撅起，在基礎臂和中間臂的上弦桿的橫撐上安裝。

壓板和V型上滑道。壓板布置在臂架較前面，向后一個節距布置一個上滑道用于防止前臂和中間臂完整伸出后臂架尾部抬起，限制其運動方向。

 如圖2.3-1所示，支承滑道都采用V形槽結構。滑道可以繞銷軸在±5 的范圍內擺動，能夠適應臂架在各種工況下的輕度變形。安裝在中后部的滑道，將其擺動軸向后偏置(V形支承滑道

)。當嵌套在內的臂架向前面伸出時，由于自身重力的作用，V形槽會自動向前下方擺動。當嵌套在內的臂架向后方縮回時，能夠有效的滑入到V形槽內，從而可以使機構進入正常工作狀態。所以V型滑道偏置結構能夠有效的解決臂架由于受力變形或運動方向發生偏斜等原因而使得布料臂架無法有效進入V形槽的問題.

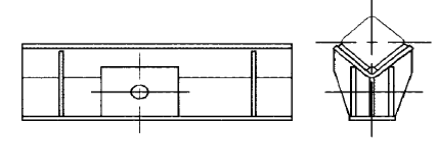

V形支承滑道

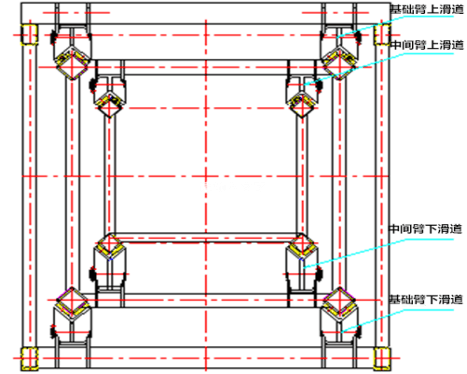

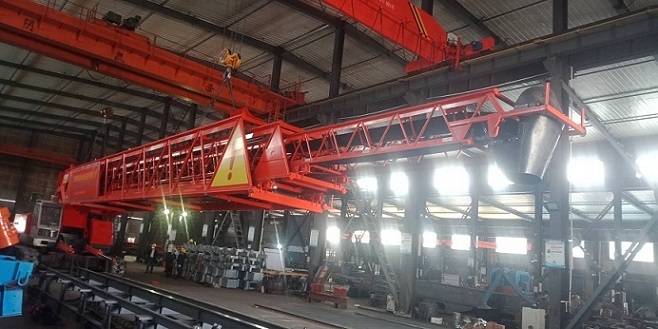

布料臂架滑道結構型式如布料臂架滑道結構形式所示。

布料臂架滑道結構形式

滑道數據如下：

中間臂的上滑道取其長度為0.5m，下滑道取其長度為0.8m；

基礎臂的上滑道取其長度為0.8m，基礎臂下滑道取其長度為0.8m；

中間臂的偏心下滑道的長度取為0.5m；基礎臂的偏心下滑道長度取為0.5m。
