混凝土布料機布料臂架尺寸確定

一） 確定布料臂架長度

設計時一般給定了較大輸送距離。一般要求三節臂架的長度設計經濟規范，并要盡可能的減小縮回時布料臂架的長度。布料臂架合理的設計長度能夠減輕臂架質量，以較小的輸送距離獲得較大伸縮行程，從而擴大布料施工區域。

如圖伸縮臂架示意圖所示，布料臂架全部伸展開時的長度Lmax=L1+L2+L3-H1-H2-H3。臂架完整縮回的長度主要取決于基礎臂的長度L1。并且Lmax為給定值，且三節臂架的取值應該盡量近似。所以，如何使三節臂架完整伸出時搭接部分的長度H1和H2較小是保證布料臂架展開后的長度較短的關鍵。

伸縮臂架示意圖

此外，確定搭接長度還需綜合考慮其他結構設計和其他構件的位置安排比如改向滾筒、伸縮驅動鋼絲繩滑輪等。

在搭接時，通常搭接長度應該短一些，便于臂架的輕量化。但是搭接部分過短會使反力增大，引起吊臂的搭接部分局部失穩。同時也會增大吊臂的間隙變形，因此布料臂架的強度和剛度是確定搭接長度所必須要考慮。如果搭接長度過短，強度和剛度不能滿足結構要求，太長則會大大增加伸縮行程，浪費材料，增加重量。選擇搭接長度時一般要根據實際經驗和優化設計而定，搭接長度一般取為伸縮臂外伸部分的步伸縮1/4—1/5（吊臂較長者取后者，較短者取前者，同步伸縮者可取后者）此處為同步伸縮可取為1/5。

    根據三節臂長度近似原則以及已經有的40m胎帶機臂架尺寸確定60m三節

臂如下：前臂長度：22660mm，中間臂長度21790mm，基礎臂長度23650mm。

在布料臂架完整展開時，中間臂與基礎臂的搭接長度H1約為4080mm，前臂與中間臂搭接長度H2約為4200mm。

二)確定履帶式布料機布料臂架高度

根據布料臂架結構布局和皮帶輸送機的結構特點，臂架高度如下：

基礎臂高度>>驅動滾筒直徑+改向滾筒直徑+托輥高度=929

中間臂高度>>改向滾筒直徑+托輥高度=299

前臂高度>>改向滾筒直徑+托輥高度=257

截面尺寸經過經驗值加上帶寬400mm進行確定的，考慮到前臂端部受力較大，參考50m胎帶機布料臂架高度取60m 胎帶機布料臂架高度為：基礎臂高度為1800mm，中間臂高度為1350mm，前臂高度為750mm。

三）混凝土布料機布料臂架尺寸參數

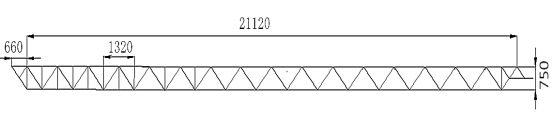

    前臂結構型式及長度方向尺寸如圖前臂尺寸所示

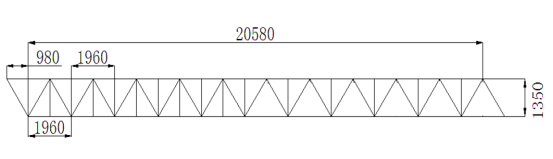

中間臂結構型式及長度方向尺寸如中間臂尺寸所示。

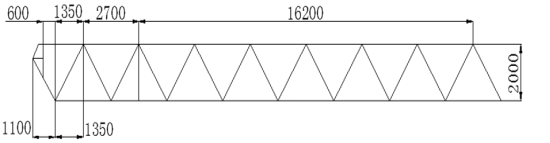

    基礎臂結構型式及長度方向尺寸如圖基礎臂尺寸所示

    前臂重量約為1950kg，中間臂重量約為3520kg，，基礎臂重量約為4190kg

設計中，對布料臂架的安全裝置布置如下：

① 為了保證機構能夠平穩安全運行，可以及時停動和開啟，在各運轉機構上均設置制動器；

②臂架伸縮機構中設置限位開關，通過限位開關控制臂架俯仰角范圍和臂架的伸縮長度，以防止發生臂架因為超范圍工作而引發安全事故；

③布料系統料斗處設置超負荷限制器，且卸料斗下方出料口處通過快速接頭與溜管聯接。
