一、用途和使用范圍

二、工作原理

三、結構概況

四、    軸承、三角帶規格、型號

五、主要技術參數

六、安裝于與試車

七、使用須知

八、易損件名稱

一、 用途和使用范圍

1.  該系列鄂式破碎機主要用于冶金、礦山、化工、水泥、建筑、耐火材料及陶瓷等工業部門作中碎和細碎各種中硬礦石和巖石用

2.  該系列顎式破碎機較適宜于破碎抗壓強度不高于300MPa（兆帕）的各種軟硬礦石，被破碎物料的較大塊度不得大于技術參數表所規定。

二、工作原理

該系列鄂式破碎機方式為曲動擠壓型，其工作原理是：電動機驅動皮帶和皮帶輪，通過偏心軸使動顎上下運動，當動顎上升時肘板與動顎間夾角變大，從而推動動顎板向固定顎板接近，與經同時物料被壓碎或劈碎，達到破碎的目的；當動顎下行時，肘板與動顎夾角變小，動顎板在拉桿，彈簧的作用下，離開固定顎板，此時已破碎物料從破碎腔下口排出。隨著電動機連續轉動而破碎機動顎作周期屬于壓碎和排泄物料，實現批量生產。

三、結構概況

復擺系列顎式破碎機主要由固定體、轉動體、保險裝置、調整裝置等幾部分組成。 1、 固定體：鄂式破碎機固定體的主要部件是機架，機架的制造工藝有兩種：中碳鋼鑄造機架和中碳鋼鋼板焊接機架是。焊接機架是在原鑄造機架的基礎上又增加了多條加強筋，并通過嚴格的質量控制和特定的工藝要求，達到與鑄造機架相同的使用效果。為了防止機架側壁的嚴重磨損，在破碎腔左右側上裝有護板，可隨意更換。 2、 轉動體：由動顎、偏心軸、軸承、皮帶輪等幾部分組成，是顎式破碎機傳動和承受力的主要部分。 a、 動顎由動顎支架和活動顎板等部件組成，鄂破的動顎支架采用35#鑄鋼，并經過調質處理。 b、 顎破的偏心軸由45#鋼車制，并經過調質處理。 c、 軸承采用雙列向心球面滾子軸承，具有微調、承受力大、耐用的特點。 d、 顎板分活動和固定兩種，為提高破碎效果，表面采用優化齒型，材質采用ZGMn13具有硬度高、耐磨，使用效果良好的特點。 3、 調整裝置：該裝置是用來調整排料口的大小尺寸，控制鄂式破碎機出料粒度。我廠破碎機調整機構有兩種形式：提長楔塊式和頂桿墊片式，調整方便靈活，能實現無級調整。

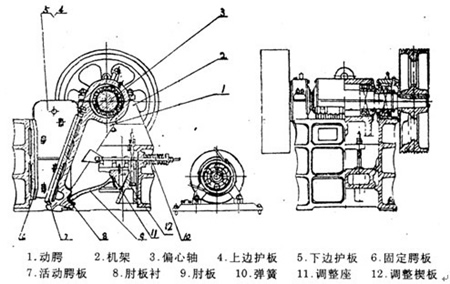

①楔式調整式破碎機結構圖

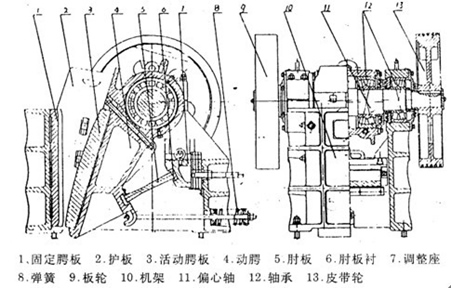

②墊片調整式破碎機結構圖

4、保險裝置：肘式除傳遞力外主要起著保險作用。即當非破碎物進入破碎腔時，肘板可先行折斷或折彎，從而保護機器其他零部件。

四、軸承、三角帶規格、型號
